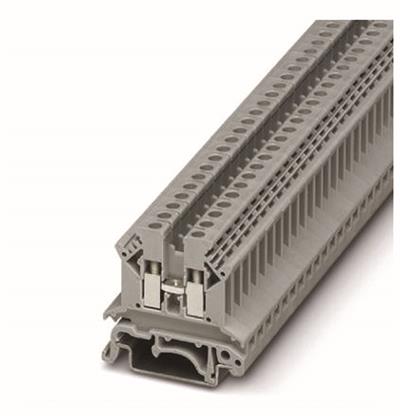

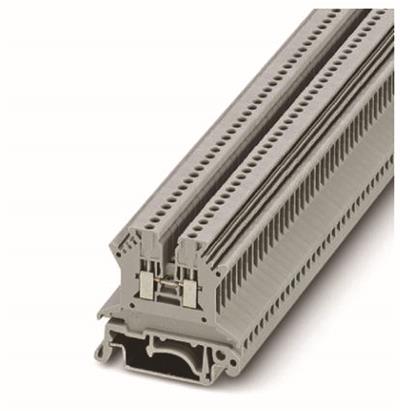

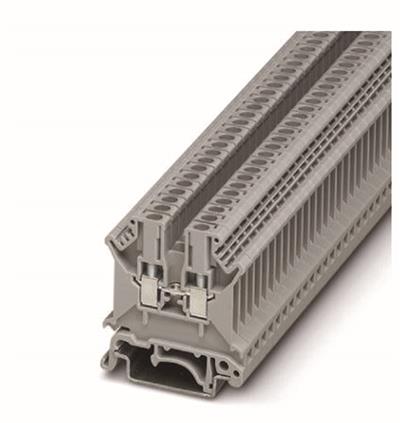

通用型接線端子JK 1.5N
| 產品類型 | 通用型接線端子JK系列 |
| 產品型號 | JK 2.5B |
| 產品厚度 | 6.2mm |
| 產品寬度 | 42.5mm |
| 端子尺寸 | |
| 厚度/寬度/端板厚度[mm] | 6.2/42.5/1.5 |
| 高度(TS 35:7.5/TS 35:15/TS 32)[mm] | 42/49.5/47 |
| 技術數據，符合IEC/DIN VDE標準 | |
| 最大額定工作電流/額定工作電壓[A]/[V] | 24/690 |
| 導線截面積(剛性/柔性)[mm2] | 0.2-4/0.2-2.5 |
| 使用邊插式橋接件時可接導線最大截面積(剛性/柔性)[mm2] | 4/2.5* |
| 額定脈沖耐受電壓/污染等級[kV]/- | 8/3 |
| 過電壓等級/絕緣材料組別 | III/I |
| 連接容納量 | |
| 帶管狀裸端頭/管狀預絕緣端頭的柔性導線[mm2] | 0.25-2.5/0.25-2.5 |
| 多導線連接（截面積相同的兩導線） | |
| 剛性導線/柔性導線[mm2] | 0.2-1.5/0.25-1.5 |
| 帶管狀裸端頭的柔性導線[mm2] | 0.25-1.5 |
| 帶TWIN管狀預絕緣端頭的柔性導線[mm2] | 0.5-1.5 |
| 剝線長度[mm] | 7 |
| 塞規(IEC 60 947-1) | A3 |
| 螺紋 | M3 |
| 扭矩[Nm] | 0.6-0.8 |
| 絕緣材料 | PA |
| 符合UL94所確定的阻燃等級 | V0 |
| 認證數據(UL和CSA/CUL) | |
| 額定工作電壓/額定工作電流/導線線號 UL/CUL:[V]/[A]/AWG | 600/20/30-12 |
| CSA/CUL:[V]/[A]/AWG | 600/20/28-12 |
